طرحهای پاور قدرت با سری آی سی های tda2030-2040-2050

tda2030-2040-2050

یکی از مناسب ترین و انعطاف پذیر ترین آی سی های قدرت ولتاژ پایین، سری آی سی های tda2030-2040-2050-2051 می باشد. شماره 2052 نیز از همین سری است لکن طرح مدار آن متفاوت است.

این آی سی ها برای کار با ولتاژ متقارن (3 سر) طرح ریزی شده اند، لکن می توان با 2 برابر ولتاژ موازی هم این آی سی ها را استفاده کرد.

حسن این آی سی ها یکی در کیفیت آنهاست و دیگری در انعطاف پذیری آنهاست. درون برخی اسپیکرهای قوی از آی سی 2030 استفاده شده است.

پاسخ فرکانسی این ترانزیستورها خیلی بالاست. خرابی صدا هم در آنها کم است.

مشخصات و تفاوتهای این آی سی ها را در جدول پست قبل گذراندیم. پس با دقت به مشخصات آنها توجّه کنید.

توجّه کنید که آی سی 2030 با 2030a تفاوت دارد. آی سی اول 18 ولت است و آی سی دوم 22 ولت.

انواع طرحهایی که با این آی سی ها می توان ساخت در پیش رو می آوریم:

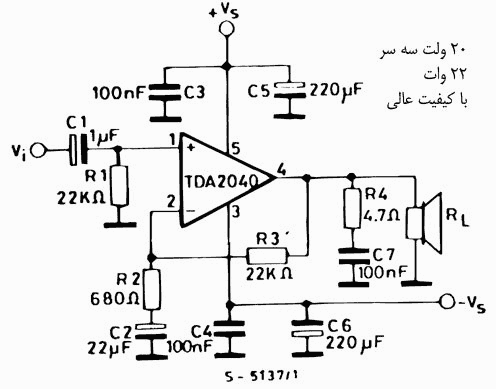

طرح 18 ولت سه سر ساده:

این طرح را با همه سری های این آی سی می توانید اجرا کنید.

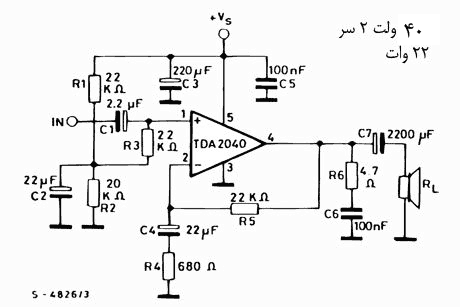

طرح دو سر ساده:

اگر مجبور به استفاده از ولتاژ موازی (دو سر) هستید از این طرح استفاده کنید. شاید با ولتاژ موازی این کمی کمی هوم و داشته باشد.

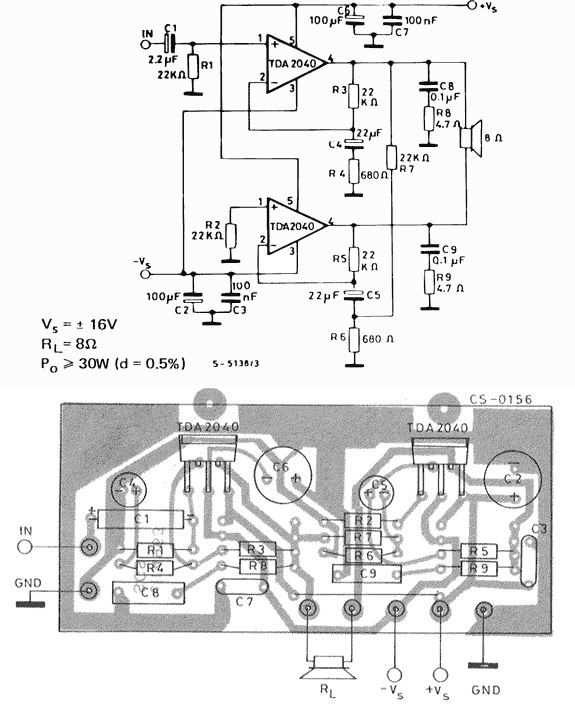

طرح 18 ولت سه سر پل (bridge):

با این طرح می توانید قدرت دو آی سی را جمع بکنید و دو برابر توان با ولتاژ 18 ولت 3 سر بگیرید. (البته می توانید همان طرح دو سر  را به صورت پل نمونه برداری کنید).

قابلیت پل شدن دو آی سی بسیار قابلیت مهمی است. خوب است بدانید تمام آی سی های 18 ولت که توانی بیش از 20 وات ارائه می دهند از این شگرد استفاده کرده اند.

این طرح با آی سی 2050 ممکن است در 4 اهم تا 70 وات توان ارائه دهد!

نقشه آن با آی سی ۲۰۵۰ عین همان بالایی است، با این فرق که مقاومت ایزوله فرکانسی در خروجی به جای ۴.۷ اهم، ۲.۲ اهم است و خازن آن هم به جای ۱۰۴، ۴۷۴ است.

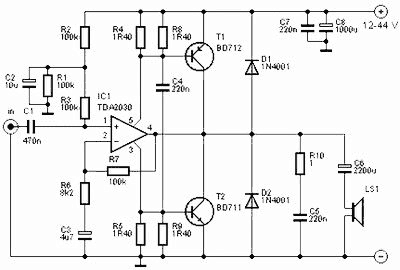

طرح 40 ولت ترانزیستوری:

با اضافه کردن دو عدد ترانزیستور و دو عدد مقاومت در خروجی این آی سی می توان قدرت آن را چند برابر کرد! طرح این مدار با آی سی 2030 ارائه شده است، لکن با آی سی ۲۰۴۰ هم کار می کند. اما آی سی 2050 داغ می شود، (شما با طرحهای مختلف و با ترانزیستورهای مختلف امتحان کنید). می توانید همین طرح را به صورت سه سر هم طراحی کنید که در آن صورت قطعات مورد استفاده کمتر خواهند بود و کارایی مدار متعادل تر خواهد شد.

به نظر می رسد که طراح مدار در انتخاب مقاومت بیس به امیتر افراط کرده است (دو مقاومت ۱.۴ اهم موازی با همدیگر به نظر خیلی کم می آید) پینشهاد ما یک مقاومت ۲.۲ اهم ۲ وات است.

اگر خلاقیت داشته باشید شاید بتوانید دو عدد از این طرح را با هم پل کنید و توان خروجی را از این هم بیشتر کنید.

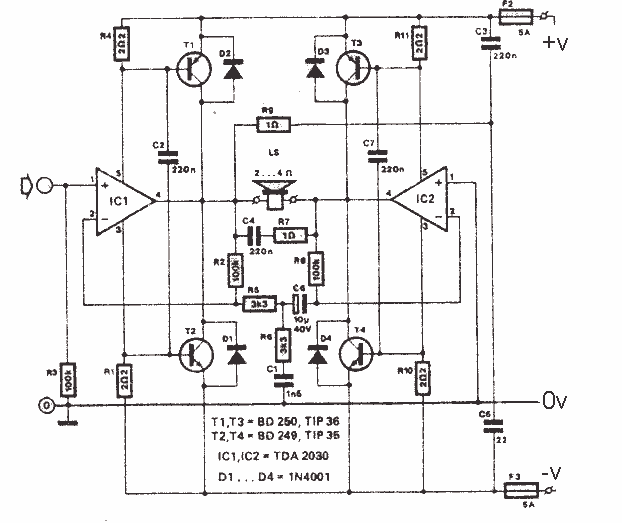

بله! دویست وات. ادعای این سایت این است که قدرت پاور به دویست وات می رسد. نقشه قشنگ آن هم این است:

ترانزیستورهای خروجی را ترانزیستورهایی با قدرت 20 وات به بالا و با hfe بالا انتخاب کنید. مثلاً زوج ترانزیستورهای tip41-42 می تواند مناسب باشد.

برای همین نقشه به این آدرس هم سری بزنید:

http://circuitdiagram.net/200-watt-high-quality-audio-amplifier.html
