مدارات پاور آمپلی فایر قدرت با ولتاژ کم (1)

سلام

امروز قصد دارم چند عدد از بهترین آی سی پاورهای ولتاژ پایین را برایتان بگذارم. این آیسی ها که در بازار موجود هستند از میان صدها آی سی قدیمی و جدید انتخاب شده اند.

آی سی tda1557 که در همه اکو همراهها به کار رفته است به دلیل قدرت و استقامت پایین و مصرف بالا و کیفیت پایین! انتخاب نشد. امیدوارم سازندگان ما هم کمی خلاقیت به خرج بدهد و این آی سی قدیمی را کنار بگذارند.

طرح همه آی سی ها را با تمام توضیحاتشان از سایت alldatasheet.com دریافت کنید.

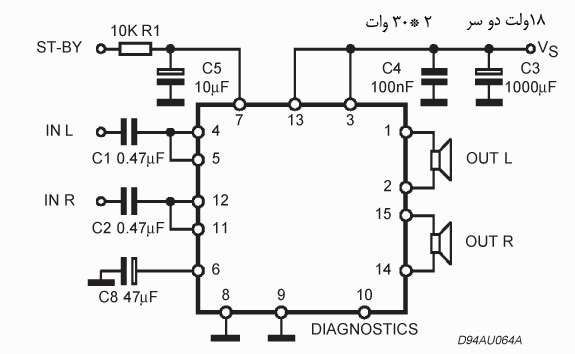

طرح اوّل: آی سی tda7377

این آیسی دو عدد خروجی 30 وات دارد که نسبت به آی سی های اکو همراه (2 عدد 2۲ وات) قدرت قابل توجهی دارد. در دیستور بالاتر از ۱۰٪ قدرت این آی سی به ۳۵ وات هم می رسد. طرح مدار آن هم بسیار ساده است و می توانید حتی بدون کیت آن را سر هم کنید. دیستور بالا ضعف این آی سی است و مصرف پایین حسن آن!

این آی سی را در یک پاور ششصد وات ماشین مشاهده کردم که در آن دو عدد از این آی سی جاسازی شده بود و به اسم 600 وات با قیمت 30 هزار تومان  (3 سال پیش) فروخته می شد.

توجّه: این آی سی های جدید غالباً یک پایه (standby) برای قطع و وصل کار آی سی دارند که وقتی آن را به +ولت وصل می کنید کلید آی سی روشن می شود و شروع به کار می کند. البته مقاومت و خازنی که در این پایه در نظر گرفته شده است این فایده را دارد که روشن کردن پاور را کمی با تأخیر اجرا می کند که از جهاتی مفید است.

برخی از آی سی ها به جای standby پایه ای به نام mute دارند که عملکردی مشابه دارد ولی (به نظرم) به جای مثبت برق باید آن را به منفی برق وصل کرد!

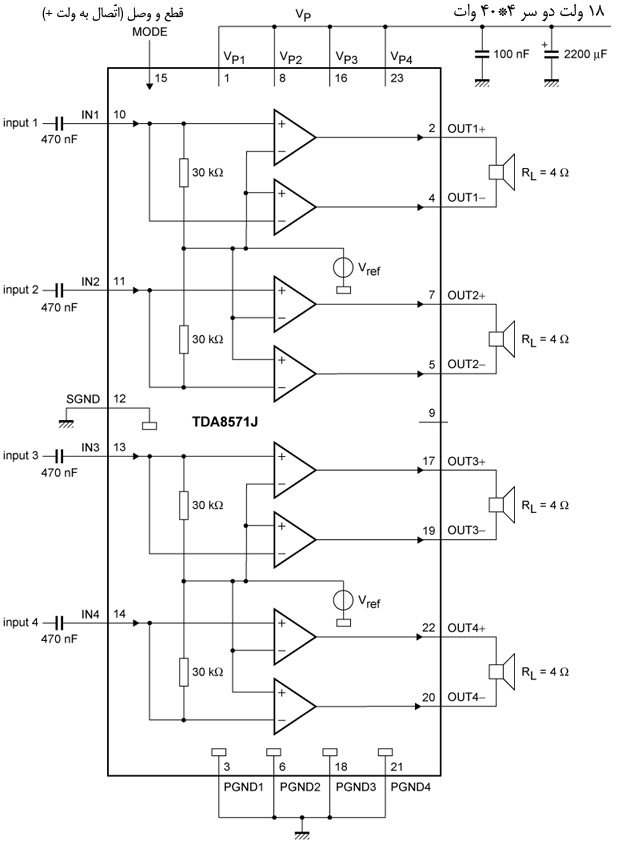

طرح دوّم:

این آی سی هم توضیحاتش مانند آی سی قبل است با این تفاوت که چهار عدد خروجی دارد و هر خروجی آن 40 وات است و این یعنی عالی!!! از این آی سی در جایی استفاده کنید که محدودیت برق نداشته باشید. یک ترانس 12 ولت 30 وات برای این طرح کم است. چون هدر رفت انرژی در این آی سی زیاد است.

طرح سوّم: آی سی lm3886

این آی سی کمی با قبلی ها فرق دارد! دیستور این آی سی یک دهم درصد است (البته ظاهرا با بالاتر رفتن قدرت از حد استاندارد دیستور آن هم به شدّت بالا برود، امتحان کنید). قدرت این پاور 68 وات است، و البته ولتاژ کار آن هم 28 ولت سه سر برای 4 اهم خروجی و 35 ولت سه سر برای 8 اهم خروجی است.

آی سی خیلی خوبی است، اما به درد اکو همراه و کار با باطری نمی خورد. برای این آی سی باید از ترانس 16 ولت سه سر استفاده کنید. می توانید دو عدد ترانس 16 ولت دو سر از تعمیراتی های تلویزیون تهیه کنید و ثانویه آنها را به هم سری کنید تا بشود ترانس 3 سر!

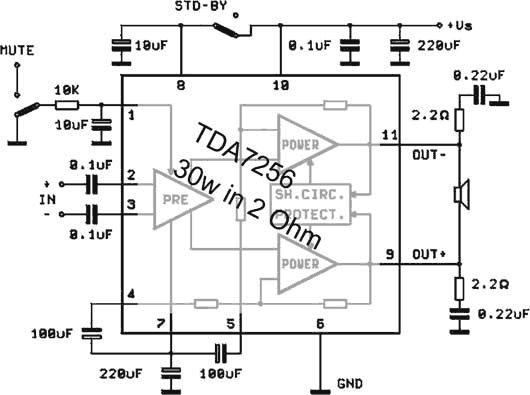

طرح سوّم:

این آی سی 30 وات قدرت به خروجی 2 اهم ارائه می دهد که در خروجی 4 اهم به اندازه 22 وات خواهد بود. چون پایه کار آی سی برای 2 اهم است، اگر از خروجی 4 اهم استفاده کنید حرارت کمی خواهد داشت و عمر آنها طولانی تر خواهد بود. حد اکثر دیستور آن هم 10 درصد است. حسن این طرح در بازدهی بالا و هدر رفت انرژی پایین است. دکمه های موت و استندبای را می توانید یکسره کنید.

مشکل این طرح این است که یک کاناله است و برای دو عدد خروحی باید دو عدد از این طرح درست کنید.

طرح چهارم:

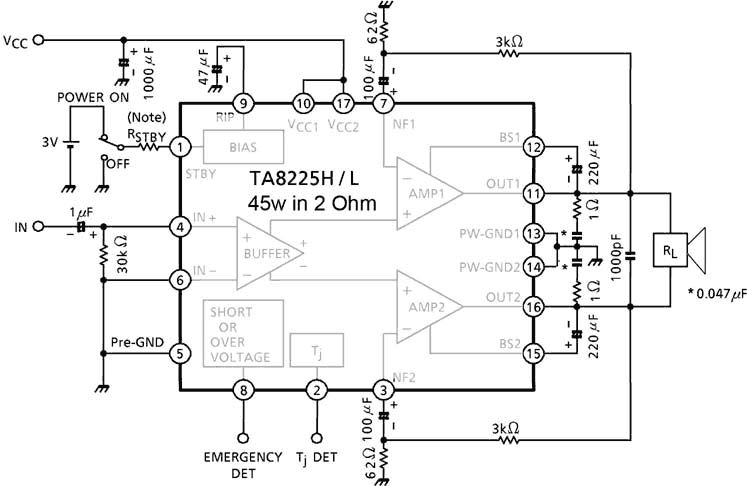

این آی سی مشخصات حیرت انگیزی دارد. البته امیدوارم در بازار موجود باشد.

این آی سی قدرت 45 وات را برای خروجی 2 اهم و قدرت نزدیک 30 وات را برای خروجی 4 اهم ارائه می دهد. مصرف آن هم پایین است، دیستور آن هم از 10 درصد بالاتر نمی رود و این گزینه ای عالی برای اکو همراه ها است. البته باز اشکال آن این است که تنها یک خروجی دارد.

پایه 2 و 8 نمی دانم برای چه کاری است ولی ظاهراً کار مهمی ندارند و باید آزاد بمانند.

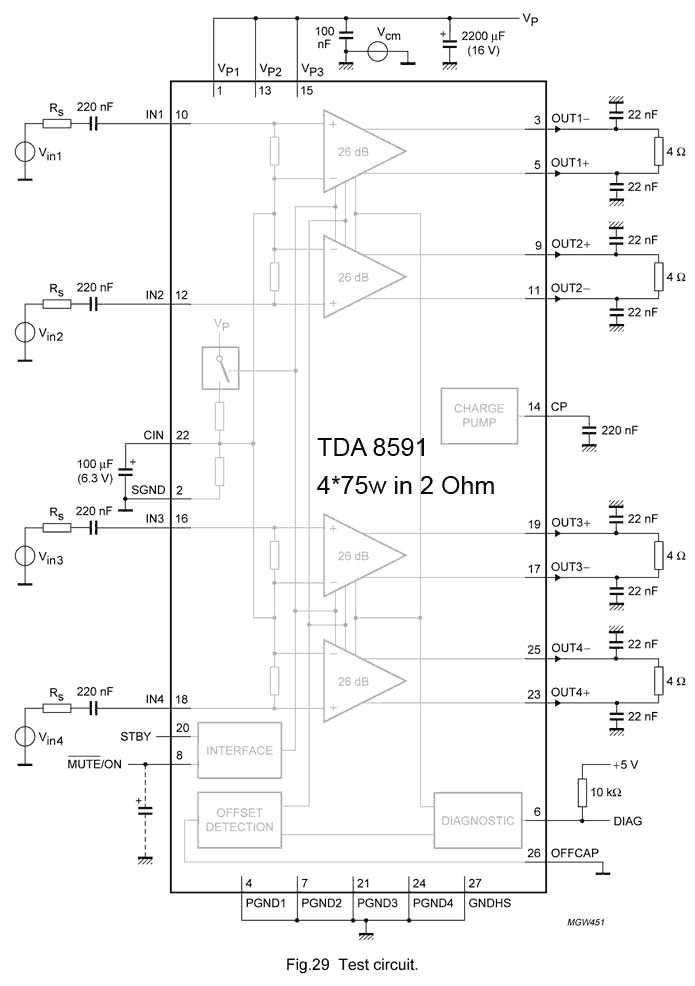

و اما آخرین طرح:

این آی سی 4 عدد خروجی 44 وات برای خروجی 4 اهم و 75 وات برای خروجی 2 اهم ارائه می دهد که برای 18 ولت قدرتی حیرت انگیز است. مصرف این آی سی هم آنطور که در کاتولوگ آن ثبت شده بسیار پایین است (نسبت به قدرتی که ارائه می دهد).

اشکال اوّل آن این است که معلوم نیست در بازار به سادگی پیدا بشود، ثانیاً دیستور آن در اوج صدا بیش از 10 درصد است.

آی سی tda7560 نیز مشخصات بهتر از این آی سی دارد، اما من یک نمونه از آن را تست کردم و نتیجه رضایت بخشی ندیدم. احتمالاً این آی سی های قدرت بالا نیاز به جریان برق بسیار قوی داشته باشند.
